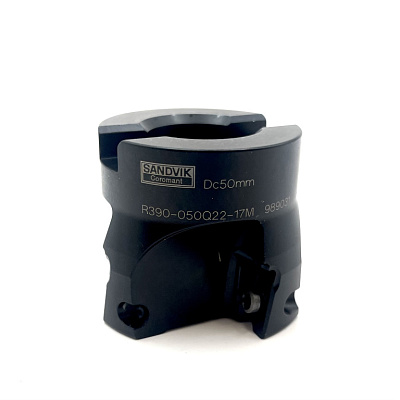

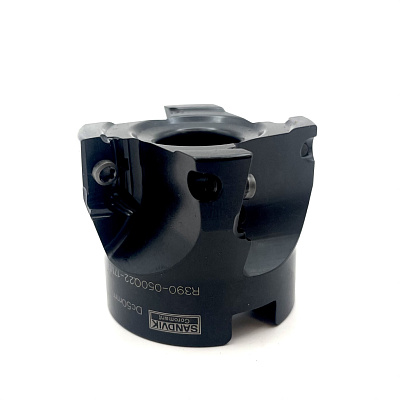

Фреза торцевая CoroMill® R390-050Q22-17M

Пластины R390-1704… Крепление на оправке, нормальный неравномерный шаг
Размер пластины - 11, 17, 18
При использовании пластин с радиусом >1.6 мм, требуется доработка стандартного корпуса фразы из расчета: r = rε - 0.5 мм.

Область применения:
- Фрезерование уступов
- Фрезерование уступов за несколько проходов
- Фрезерование поверхностей тел вращения
- Фрезерование глубоких уступов
- Обработка кромок
- Фрезерование карманов
- Линейное и винтовое врезание под углом

Преимущества и особенности:
- Высокая точность инструмента обеспечивает превосходное качество обработанной поверхности и высокую точность обработки
- Большая глубина резания и возможность врезания под большим углом
- Увеличенный диаметр фрезы по сравнению с диаметром хвостовика для обеспечения зазора между хвостовиком и заготовкой
- Интегрированная антивибрационная технология Silent Tools для увеличения скорости съёма металла и улучшения качества обработанной поверхности
- Доступно короткое исполнение для токарных центров
- Внутренний подвод СОЖ на большинстве фрез

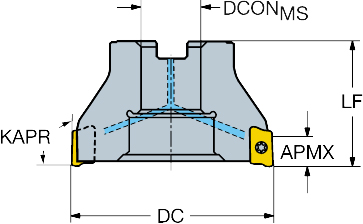

• Диаметр резания(DC): 50 мм
• Max угол врезания(RMPXFFW): 2,8 deg
• Max глубина резания(APMXPFW): 15,7 мм
• Интерфейс со стороны станка(ADINTMS): Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 22
• Max глубина резания(APMXFFW): 15.7 мм
• Главный угол в плане(KAPR): 90 deg
• Число режущих элементов(CICTTOT): 3
• Число режущих элементов(CICT): 3
• Типа закрепления(MTP): S
• Часть 2 ID интерфейса режущего элемента(CUTINTMASTER): CoroMill 390 -size 17 (R390-17)
• Max глубина резания(APMXEFW): 8,5 мм
• Max отношение ширины фрезерования к диаметру фрезы(AERMXPFW): 1
• Max глубина врезания(AZ): 1,5 мм
• Переменный шаг режущих кромок(CPDF)
• Число эффективных периферийных реж. кромок(ZEFP): 3
• Исполнение(HAND): R
• Тип подвода СОЖ к инструменту(CNSC): 1: axial concentric entry
• Диаметр соединения(DCON): 22 мм
• Стандартное численное обозначение(STDNO1): ISO6462
• Стандартное буквенное обозначение(STDLET1): A
• Функциональная длина(LF): 40 мм
• Крутящий момент(TQ): 3 Nm
• Материал корпуса(BMC): Сталь
• Max частота вращения(RPMX): 19 000 1/mдюйм
• Масса элемента(WT): 0,287 kg
