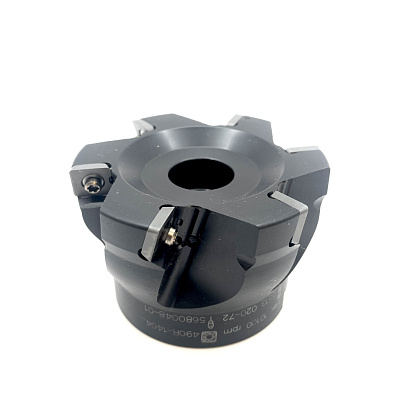

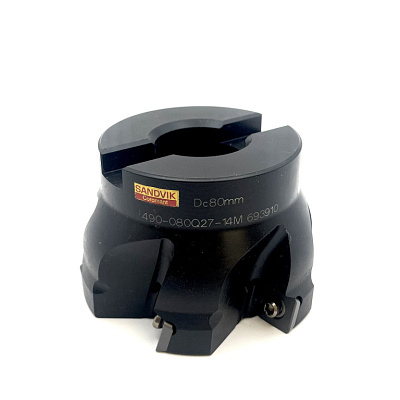

Фреза торцевая CoroMill® 490-080Q27-14M
Артикул: А490-080Q27-14M
Описание
Подходящие пластины 490R-1404…

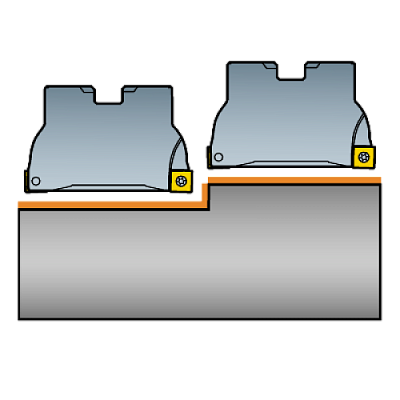

Крепление на оправке, нормальный неравномерный шаг, подвод СОЖ через центр. Первая фреза с истинными 90-градусными разрезами без острых ступеней. В ней используются четырехгранные пластины с легким режущим действием, что является результатом инновационной геометрии пластин в сочетании с новым поколением высококачественных марок.
Режущие пластины требуют меньшего усилия для резки и создают более гладкий профиль для меньшей обработки. Легкая режущая способность обеспечивает оптимальное использование станков с меньшей мощностью. Эта особенность также облегчает использование фрезы на удлиненных инструментальных узлах. Легкая и бесшумная резка с небольшим усилием. Высокая производительность благодаря превосходной геометрии пластины и новым сортам. Четкие линии кромок и гладкие профили без заусенцев.
Комплектующие
Винт пластины 5513 020-72
Шайба 5322 471-01
Прокладочный винт 5512 090-01
Бит 5680 084-02
Ключ 5680 010-01
Винт охлаждающей жидкости 5512 073-02
Динамометрический ключ 5680 105-02
Ключ 3021 010-100

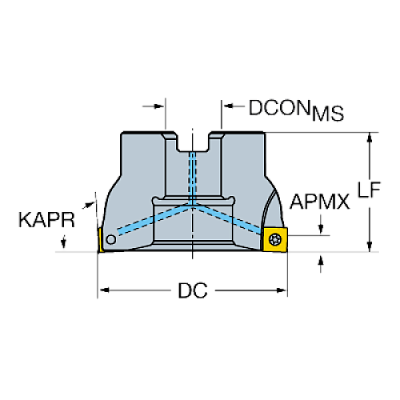

Характеристики
- CoroPak (RELEASEPACK): 10.1
- Max глубина врезания (AZ): 0 mm
- Max глубина резания (APMX): 10 mm
- Max отношение ширины фрезерования к диаметру фрезы (AERMXPFW): 1
- Max угол врезания (RMPXFFW): 0 deg
- Max частота вращения (RPMX): 10 100 1/min
- Release date (ValFrom20): 2010-02-19
- Главный передний угол осевой (GAMP): 16 deg
- Главный передний угол радиальный (GAMF): 15 deg
- Главный угол в плане (KAPR): 90 deg
- Давление СОЖ (CP): 10 bar
- Демпфирующие свойства (DPC): false
- Диаметр резания (DC): 80 mm
- Диаметр соединения (DCON): 27 mm
- Интерфейс со стороны станка (ADINTMS): Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 27
- Исполнение (HAND): R
- Крутящий момент (TQ): 3 Nm
- Масса элемента (WT): 0,977 kg
- Материал корпуса (BMC): Сталь
- Переменный шаг режущих кромок (CPDF): true
- С возможностью сверления (CCC) (CCC): false
- Стандартное буквенное обозначение (STDLET1): A
- Стандартное численное обозначение (STDNO1): ISO6462
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): S
- Функциональная длина (LF): 50 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): CoroMill 490 -size 14 (490R-1404..)
- Число режущих элементов (CICT): 6
- Число режущих элементов (CICTTOT): 6
- Число эффективных периферийных реж. кромок (ZEFP): 6
| Артикул: | А490-080Q27-14M |
| Производитель: | SANDVIK |
