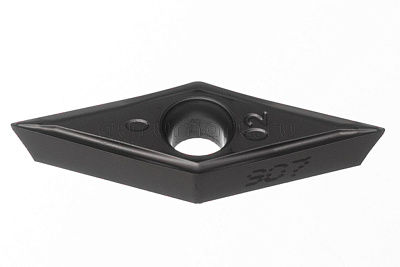

Пластина токарная VCMT 160402-SM IC907
Описание
VCMT
Твердосплавная сменная пластина VCMT для точения по металлу ромбической формы 35°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Характеристики
| Артикул: | VCMT 160402-SM IC907 |
| Форма пластины: | V-Ромб 35° |
| Задний угол пластины: | C (7°) |
| Производитель: | ISCAR |
| Токарные СМП по ISO: | VCMT |
| Допуск: | M- m:±0.08~ ±0.18;s:±0.13;I.C. ±0.05~ ±0.13(мм) |
| Конструкция пластины: | T-отверстие с зенковкой 40°-60°/односторонний стружколом |
| Длина режущей кромки (мм): | 16 |
| Толщина пластины: | 04-4.76 (мм) |
| Радиус при вершине r, мм : | Символ 02-0.2 Rc (мм) |
| Обрабатываемый материал: | P,M,K,N,H,S (Сталь,нержавеющая сталь,чугун,цветные металлы,закаленная сталь,жаропрочные сплавы) |
