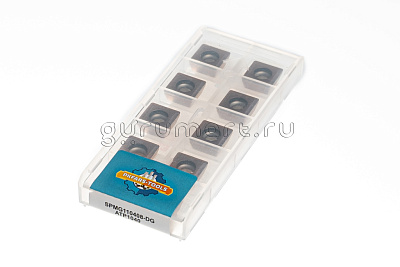

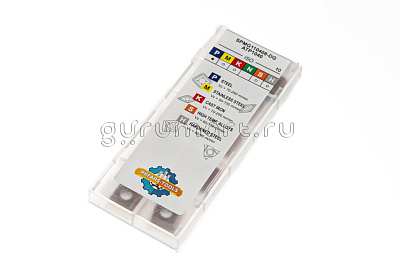

Пластина сменная квадратная SPMG110408-DG ATP1040

Описание

Твердосплавные сменные пластины SPMG устанавливаются в корпусные сверла серии UD20.SP.., UD30.SP.., UD40.SP.., UD50.SP.. и используются для изготовления отверстий в различных материалах. В зависимости от типа защитного покрытия пластины SPMG применяются для обработки стали, нержавеющей стали, чугуна.

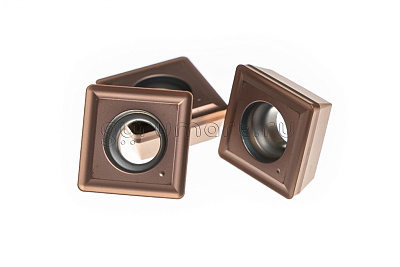

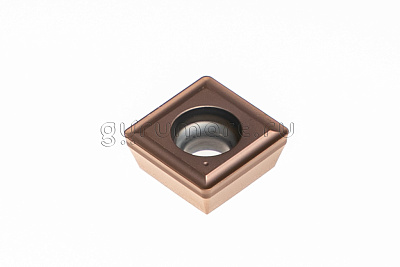

Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 11°. Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Характеристики

Артикул: 1-a
Производитель: PKFARS-TOOLS
Форма пластины: S-Квадрат 90°
Задний угол пластины: P (11°)
Допуск: M- m:±0.08~ ±0.18;s:±0.13;I.C. ±0.05~ ±0.13(мм)
Конструкция пластины: G-с отверстием/двусторонний стружколом
Длинна режущей кромки (мм): 11
Толщина пластины: 04-4.76 (мм)
Радиус при вершине r, мм : Символ 08-0.8 Rc (мм)
Обрабатываемый материал: P,H (Сталь,закаленная сталь)
