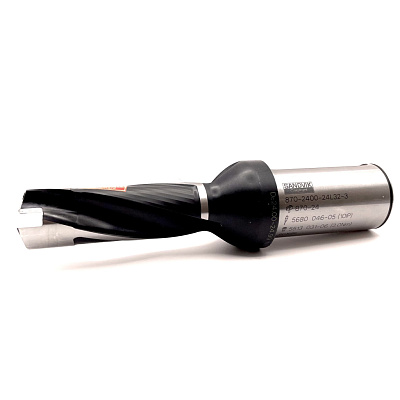

Сверло со сменной головкой CoroDrill® 870-2400-24L32-3

Описание

Свёрла CoroDrill 870 со сменными головками с цилиндрическим хвостовиком и лыской по ISO 9766. Надёжный и предсказуемый процесс обработки отверстий
Внутренний подвод СОЖ.

Преимущества и особенности
Простое, точное и надёжное соединение между сменной головкой и корпусом сверла. Оптимизированная форма стружечных канавок сверла облегчает эвакуацию стружки, а благодаря возможности замены головки на сверле, закреплённом в станке, вы экономите рабочее время. Новые геометрии и сплавы сменной головки обеспечивают стабильный процесс резания с оптимизированным контролем над стружкодроблением, высокой минутной подачей и продолжительным периодом стойкости инструмента.

 Область применения
- Стабильный и безопасный процесс обработки
- Простая и точная система смены режущей головки
- Оптимизированный контроль над стружкодроблением и эвакуация стружки
- Высокая предсказуемая стойкость инструмента и производительность
- Низкая стоимость обработки одного отверстия и превосходное качество отверстий

Корпуса свёрл
- Глубина сверления: 5 × D
- Соединения: цилиндрический хвостовик (ISO 9766)
- Точность отверстий: 0/+0.052

Сменные головки
- Новые сплавы для повышения стойкости и прогнозируемости износа
- Простая и точная система смены режущей головки
- Возможность замены головки на сверле, закрепленном в станке, для сокращения простоев

Геометрии сменных головок
- PM, оптимизированная для ISO-P
- MM, оптимизированная для ISO-M
- KM, оптимизированная для ISO-K
- GP, для обработки пилотных отверстий в любых материалах

Проверить актуальное наличие: https://docs.google.com/spreadsheets/d/1aDeOsIH9TcR0YCDoCnEiyAV4dBssWC4HkpPg-DahIp0/edit?pli=1&a...

Характеристики

Min диаметр резания(DCN): 24 mm;
Max диаметр резания(DCX): 24,99 mm;
Типа закрепления(MTP): C ;
Часть 2 ID интерфейса режущего элемента(CUTINTMASTER): CoroDrill 870-2490-24-PM ;
Точность отверстия(TCHA): H9 ;
Рабочая длина(LU): 78,75 mm;
Отношение рабочей длины к диаметру(ULDR): 3,163 ;
Интерфейс со стороны станка(ADINTMS): Cylindrical shank (ISO9766 drill shank) -inch: 1 1/4 ;
Тип подвода СОЖ к инструменту(CNSC): 1: axial concentric entry ;
Давление СОЖ(CP): 10 bar;
Диаметр соединения(DCON): 31,75 mm;
Высота режущей части(PL): 3,77 mm;
Общая длина(OAL): 168 mm;
Функциональная длина(LF1): 104,23 mm;
Длина корпуса(LB1): 82 mm;
Max частота вращения(RPMX): 16000 1/min;
Масса элемента(WT): 0,655 kg;
Sensor embedded property(SEP): 0 ;
Крутящий момент(TQ): 2 Nm;
Артикул: А870-2400-24L32-3
Производитель: SANDVIK
