Гидравлическая самоцентрирующаяся система (ГСС)

Описание

Для центрирования различных деталей в разных плоскостях и надёжной фиксации их с точностью 0,02 мм. Не имеет аналогов в мире!

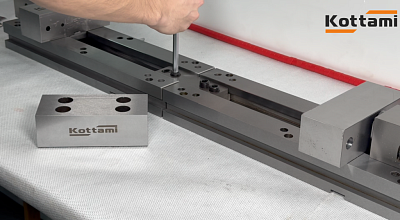

При использовании ГСС с целью центрирования детали в одной плоскости, можно использовать комплект с нашими механическими тисками серии ТМК.

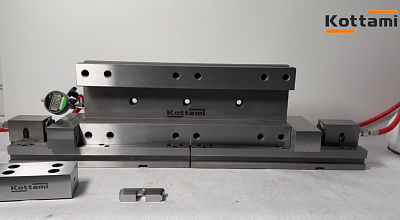

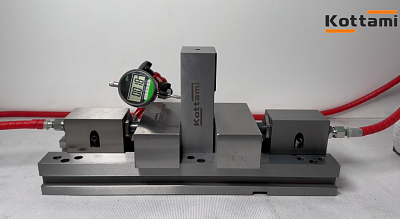

В этом случае усилие зажатия будет составлять 2000 кгс при 160 Н•м, а ширина зажима от 0 мм до 3000 мм и более, при объединении двух и более корпусов серии ТМК с использованием удлинительной планки, что позволяет работать с деталями разных размеров и форм. На одном корпусе ТМК 420/120 максимальная ширина при открытии составляет 142 мм, ход губки от гидравлики - 20 мм, ширина губки от 119 мм до 200 мм, точность зажатия - 0,02 мм.

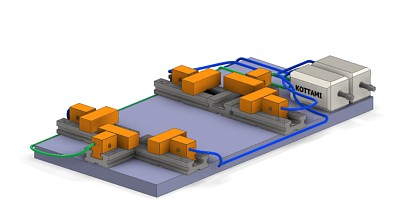

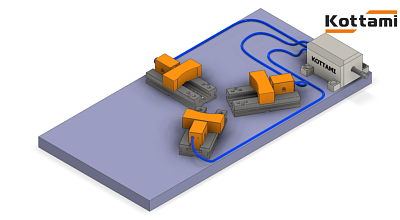

Если целью является центрирование в нескольких плоскостях, в этом случае изготавливается индивидуальная оснастка под задачи заказчика. Возможно изготовление оснастки со следующими характеристиками: усилием зажима от 50 кг до 10 000 кг, ход губки от 5 мм до 1000 мм и ширина зажима от 0 мм до 3000 мм и более, точность зажатия - 0,02 мм.
Управляющий блок возможно приводить в действие механикой, гидравликой и пневматикой.

KOTТАМI - зажимные механизмы собственного производства в наличии и под заказ. Наша продукция стоит на тысячах станков по всей стране. Проектирование по спецзаказам. Делаем металлообработку эффективнее и проще! Продукция запатентована. Сертификаты качества материалов. Гарантия 1 год.


Характеристики

Артикул: 009
Ссылка на YouTube: https://rutube.ru/video/69f1c83e2d6147bf12ae0955b9109539/?playlist=736918
