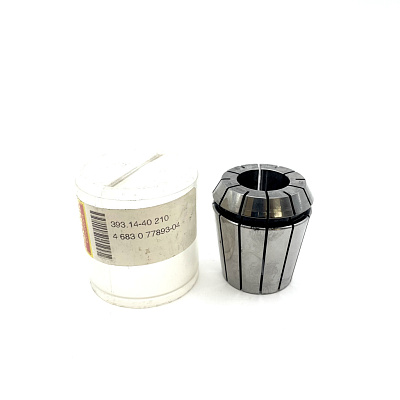

Цанга ER 393.14 - 40 210

Цанга ER

• CoroPak (RELEASEPACK): 95.3
• Release date (ValFrom20): 1995-09-11
• Давление СОЖ (CP): 300 bar
• Диаметр корпуса (BD): 41 mm
• Диаметр соединения (DCON): 41 mm
• Длина закрепления (LSC): 46 mm
• Интерфейс со стороны заготовки (ADINTWS): Cylindrical clamping -metric: 21.0 - 20.0
• Интерфейс со стороны станка (ADINTMS): ER collet (DIN6499-B) -ER40
• Максимальный диаметр соединения со стороны заготовки (DCONXWS): 21 mm
• Масса элемента (WT): 0,217 kg
• Минимальный диаметр соединения со стороны заготовки (DCONNWS): 20 mm
• Наличие уплотнения (SEAL): false
• Обеспечение точности позиционирования (LOCAP): false
• Общая длина (OAL): 46 mm
• Тип подвода СОЖ к зоне резания (CXSC): 4: axial concentric on circle
• Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
• Функциональная длина (LF): 14,66 mm
• Функциональный диаметр (DFC): 40 mm
